Ступицы (рулевые адаптеры) необходимы для замены рулевого колеса.

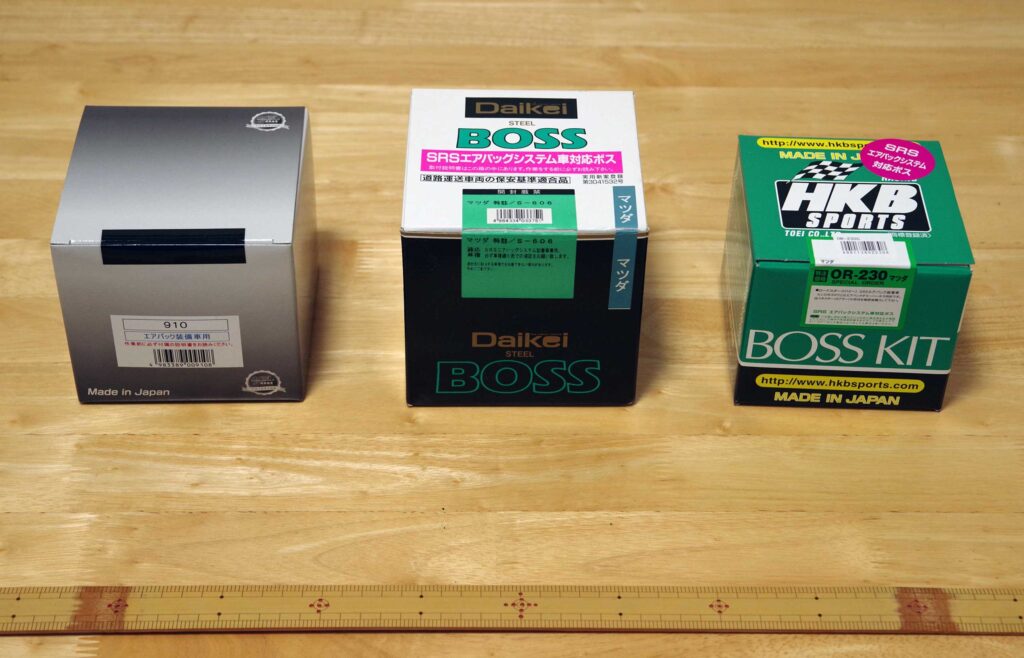

В этот раз мы сравнили три стандартных японских изделия — Daikei, Works Bell и HKB SPORTS (Toei Sangyo).
Хотя мы уже определились с выбором производителя, было интересно ещё раз увидеть различия между тремя компаниями при непосредственном сравнении. На этот раз мы сравнивали их для NB Roadster, однако различия будут аналогичными и для других типов автомобилей.
📦 Сравнение по результатам замеров
| Изделие | Длина | Масса (включая кожух + проводку) |
|---|---|---|

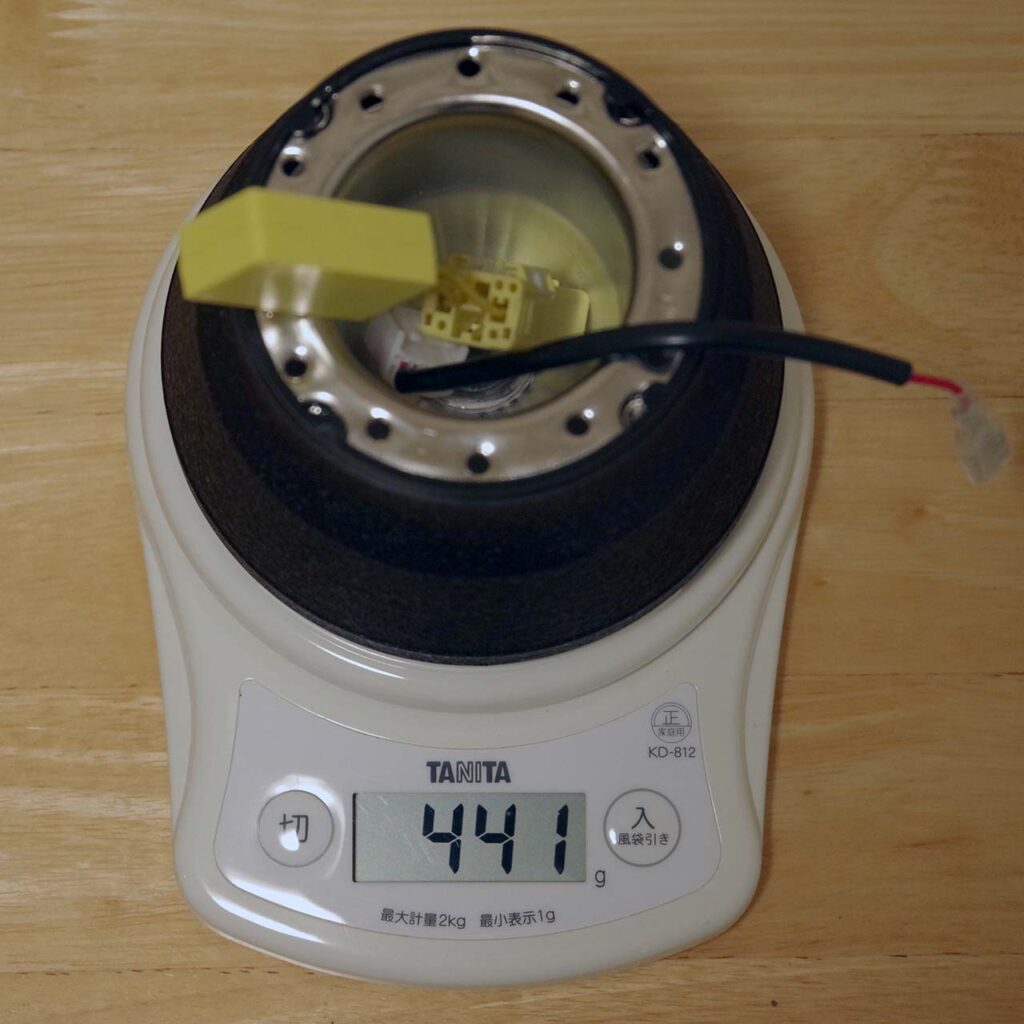

| Daikei S-606 | 80 мм | 441 г |

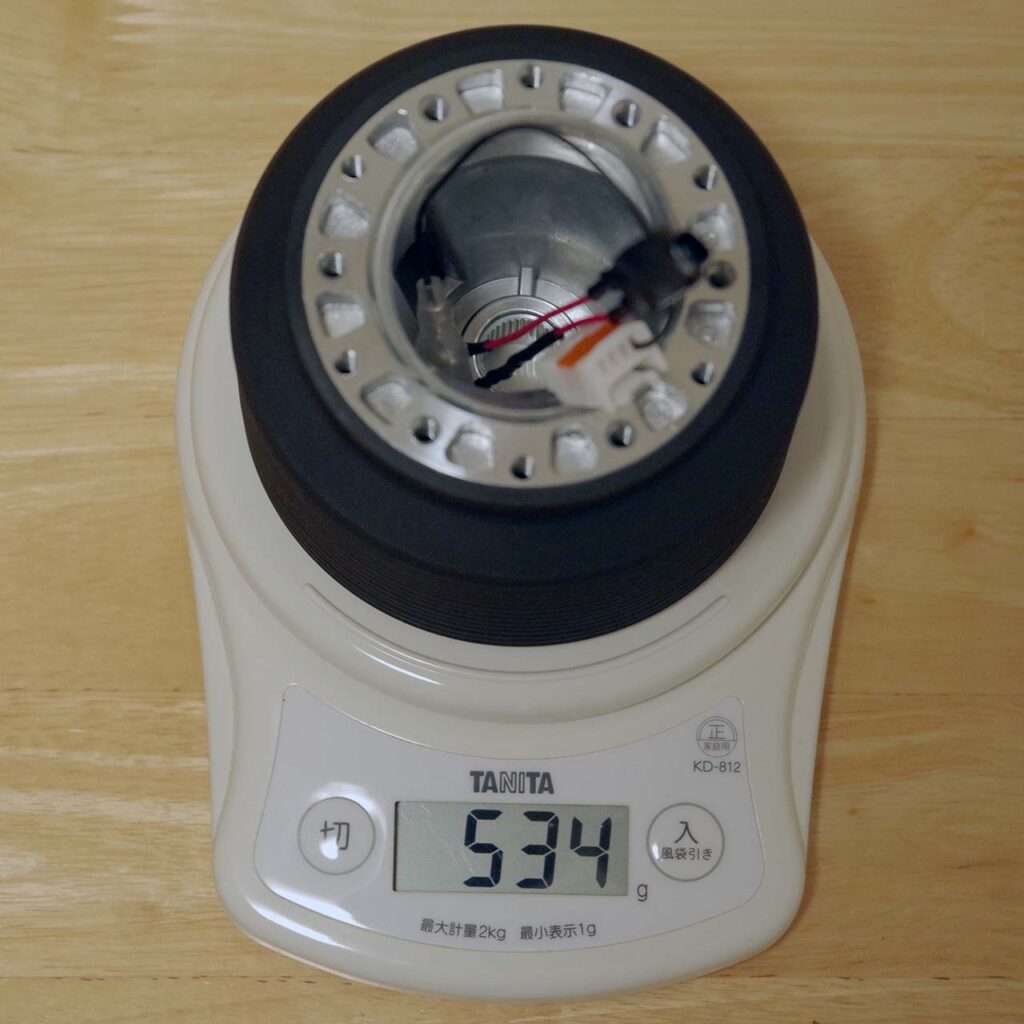

| Works Bell 910 | 75 мм | 534 г |
| HKB SPORTS OR-230 | 90 мм | 270 г |

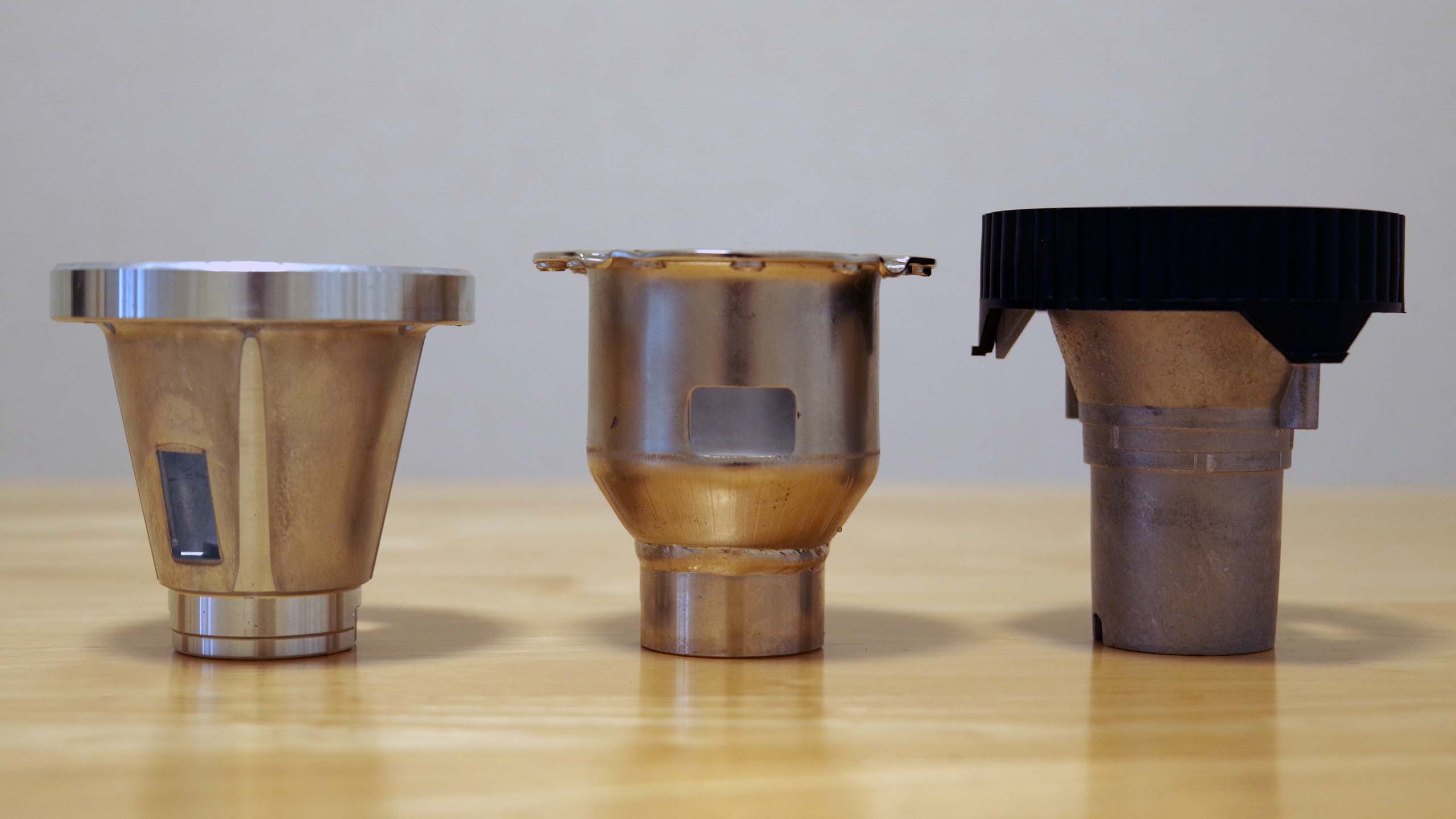

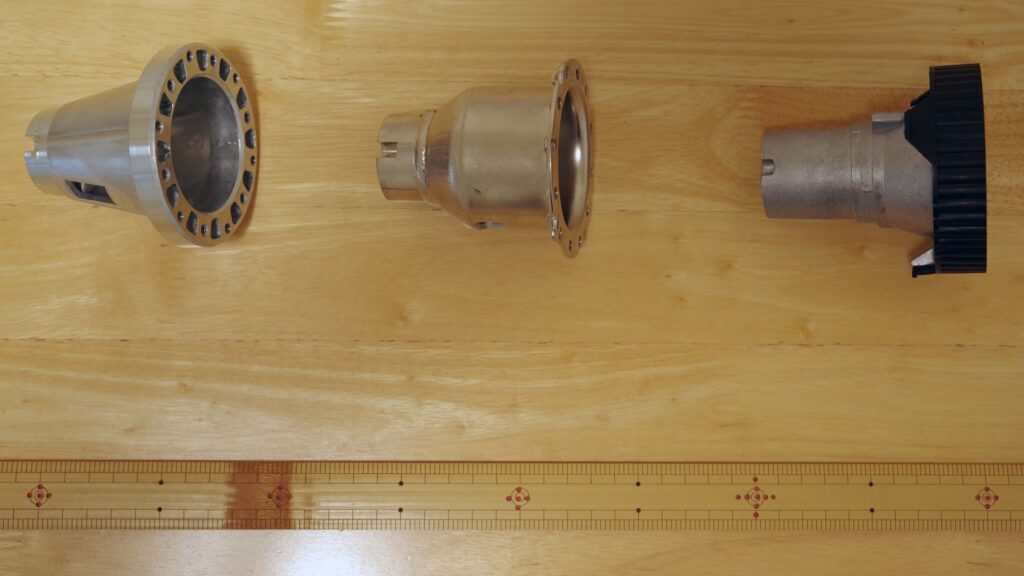

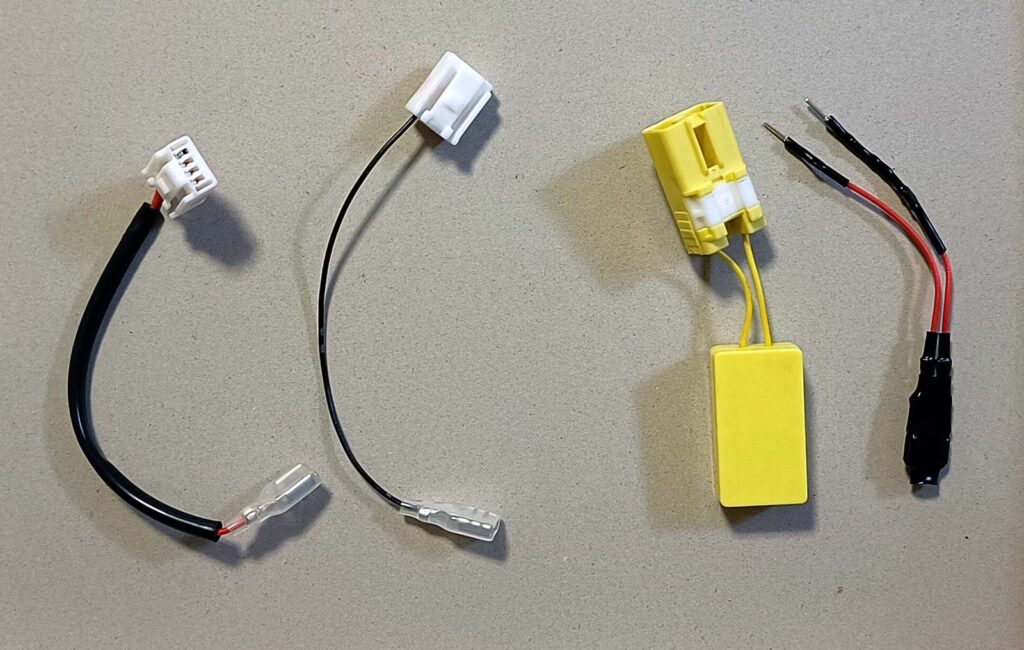

Соответственно: слева Daikei, справа Works Bell
🛠 Сталь против литого алюминия — неожиданные результаты
Принято считать, что алюминий легче, а железо (сталь) тяжелее, однако данное сравнение опровергло это устоявшееся мнение.
Ступица Daikei, хотя и изготовлена из стали, оказалась самой лёгкой благодаря продуманной конструкции и обработке, использующей преимущества прочности материала. С другой стороны, ступица Works Bell оказалась самой тяжёлой, несмотря на алюминиевое литьё под давлением — вся конструкция выполнена толстостенной и массивной. Ещё интереснее ступица HKB SPORTS. Она также изготовлена из литого алюминия, но её проработанная конструкция и минимальная механическая обработка делают её удивительно лёгкой — примерно вдвое легче, чем Works Bell. Иными словами, дело не столько в разнице материалов, сколько в разнице конструкторской философии.
Различие в философии проектирования и подходе к обработке, а не в материалах, напрямую определяет разницу в массе. «Сталь — значит тяжело, алюминий — значит легко» — всё не так просто.
✨ Различия в тактильных ощущениях, дизайне и качестве отделки

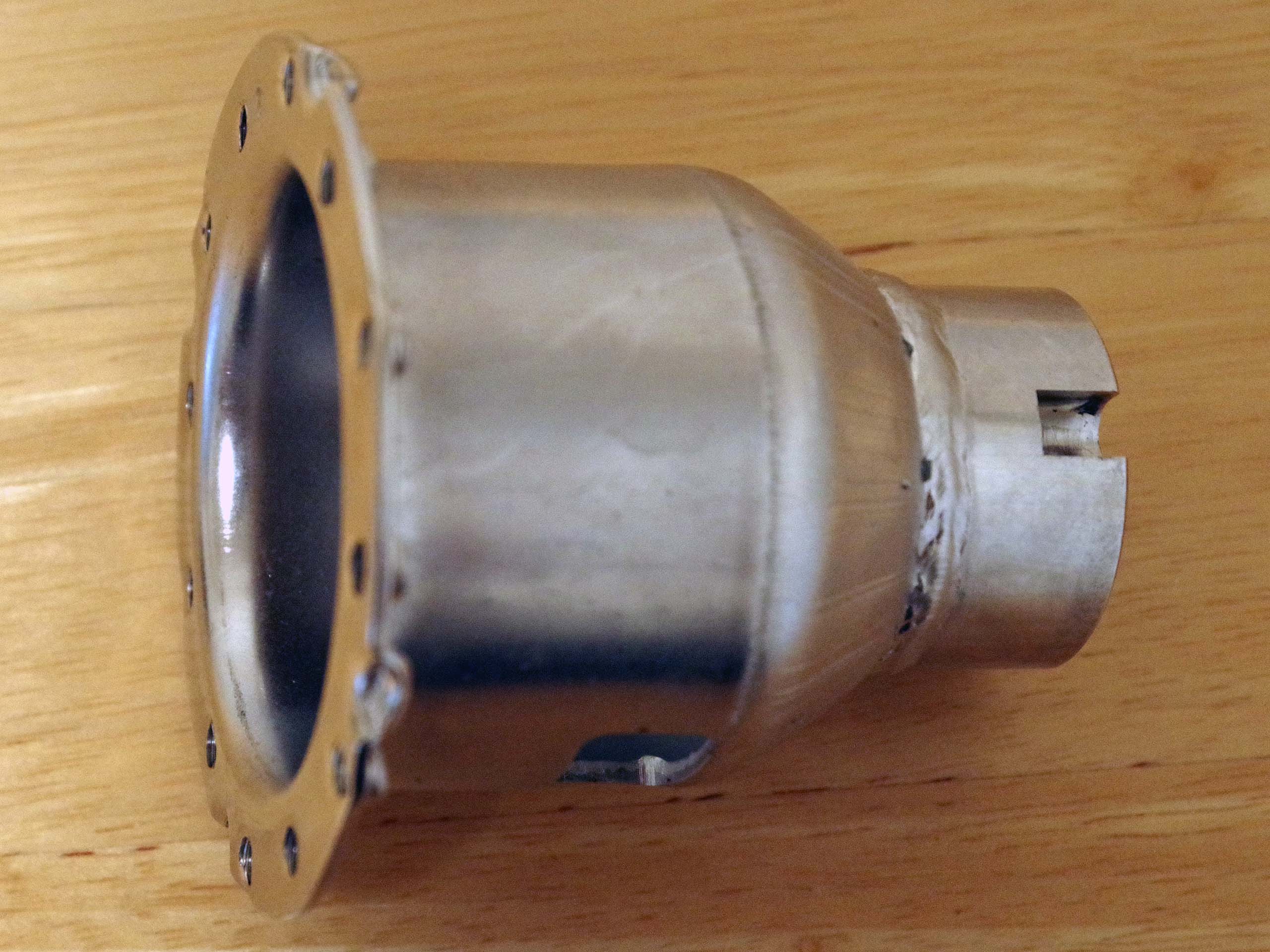

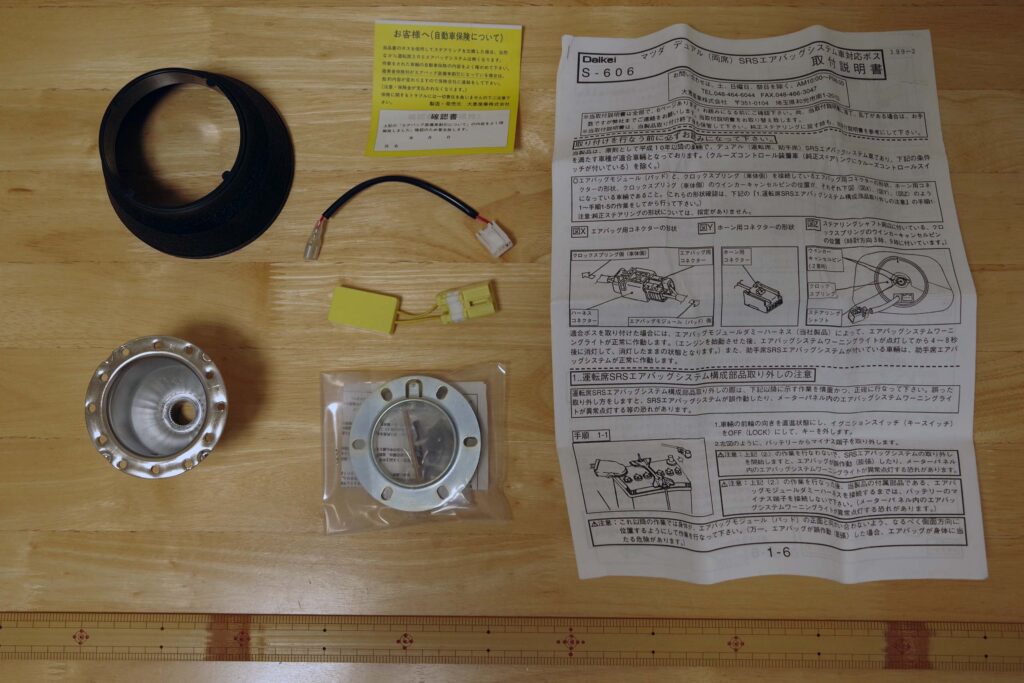

◼ Daikei S-606

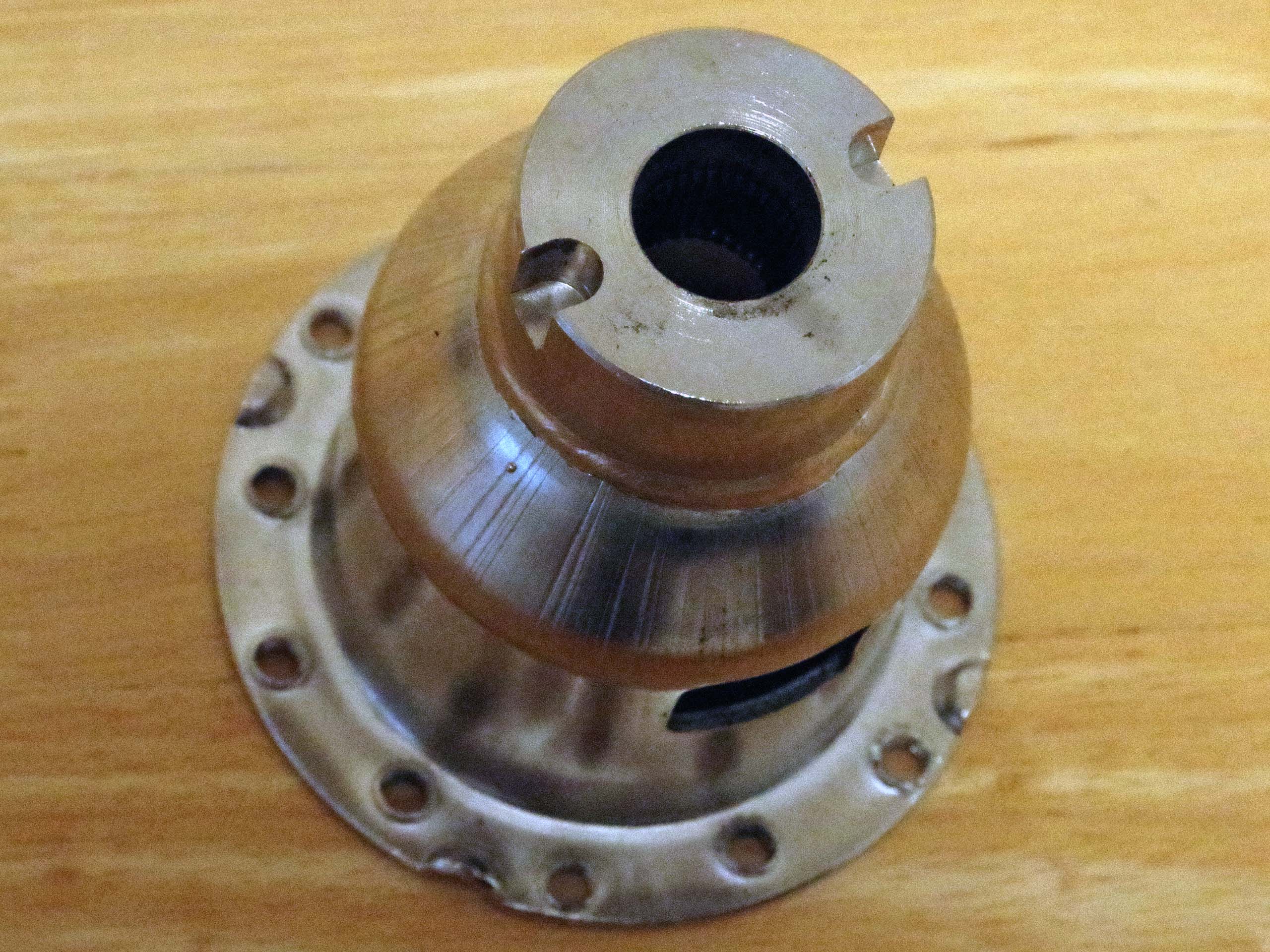

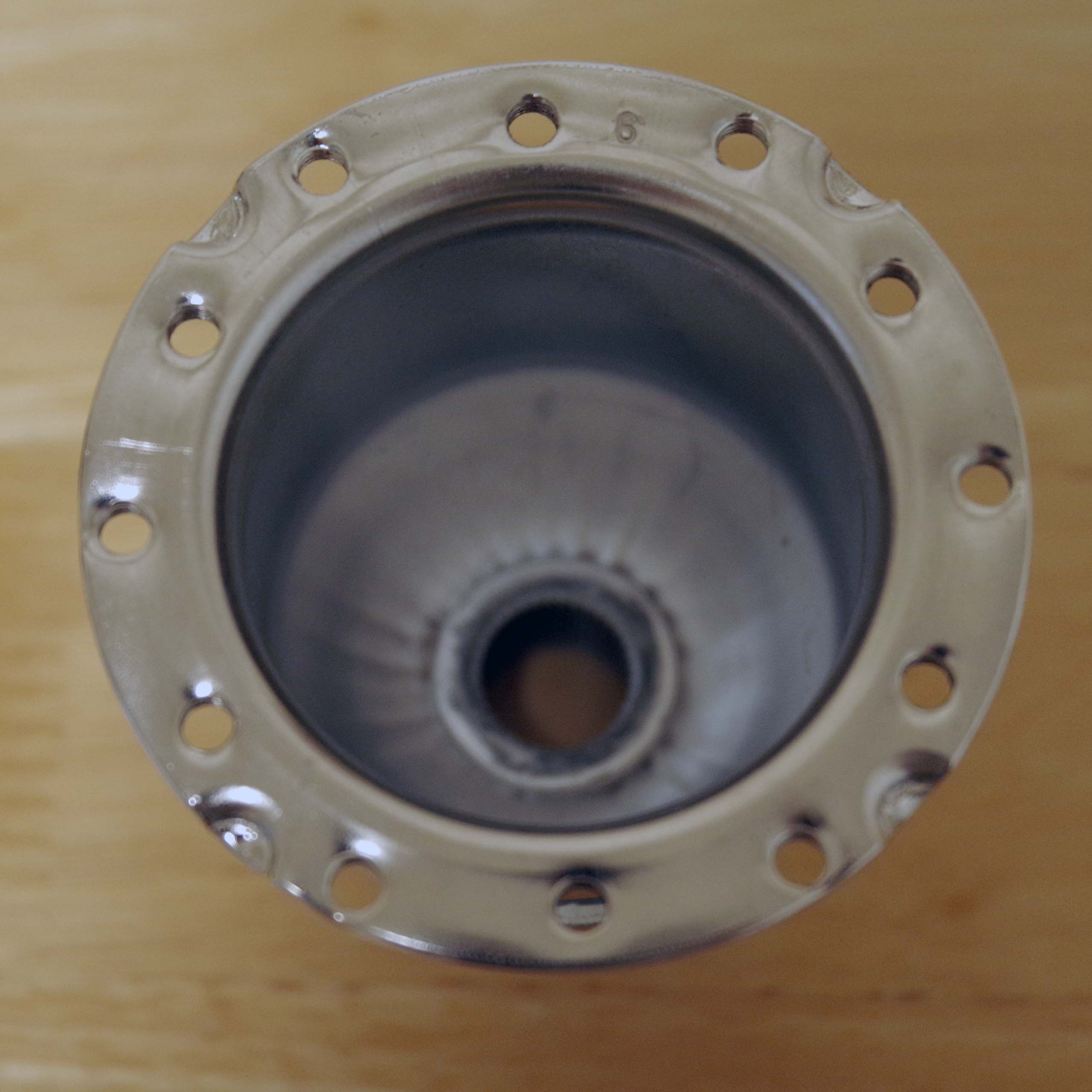

- Шлицевая часть обработана на станке, используется вытяжная формовка и сварка
- Множество операций — штамповка, резка, сварка, гальваническое покрытие — требуют значительных трудозатрат
- Заглушка подушки безопасности выглядит надёжно
- Резисторы размещены в корпусе и подключены через разъёмы
- Жгут сигнала защищён трубкой

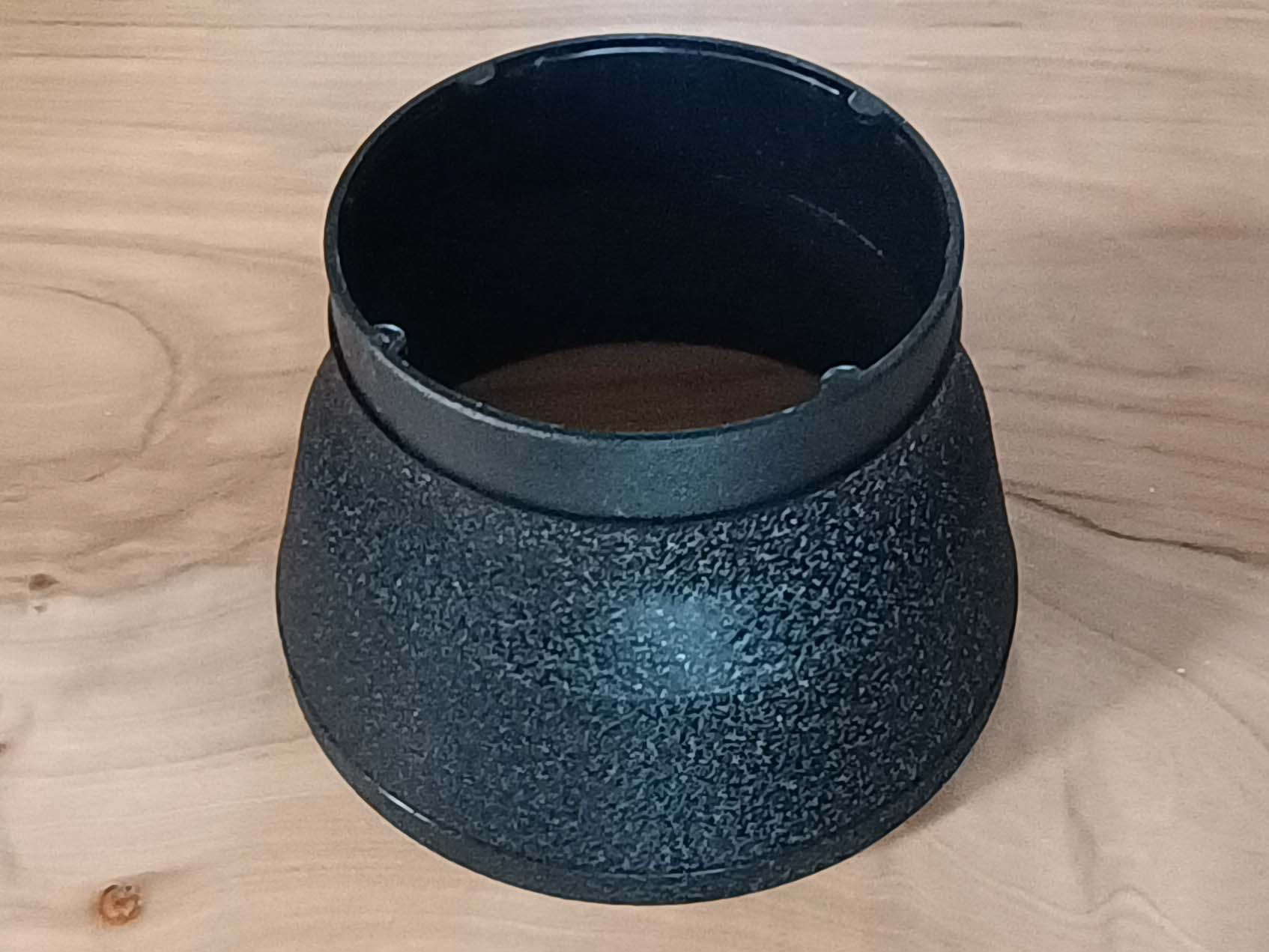

- Кожух с кристаллической окраской — раздвижной

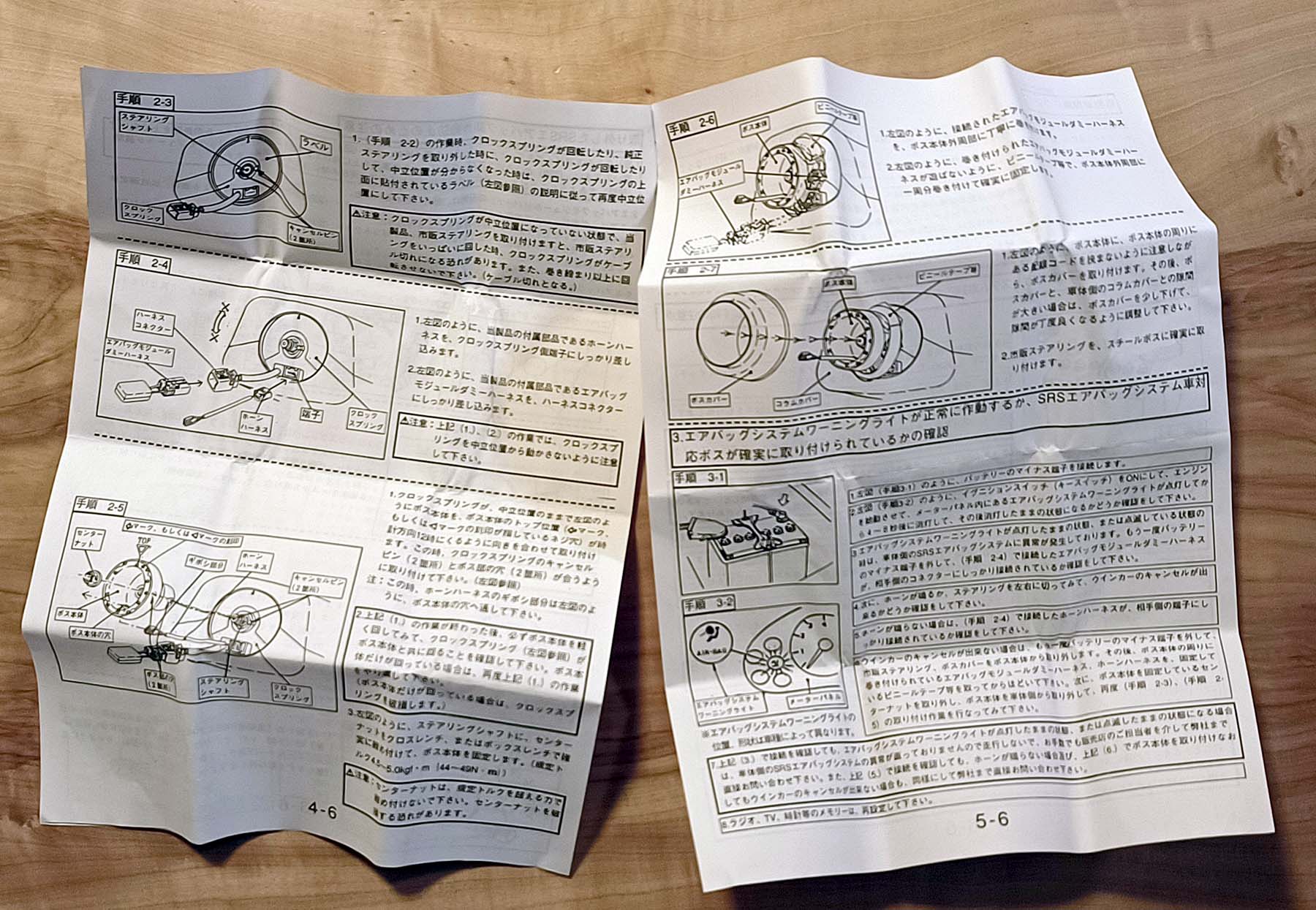

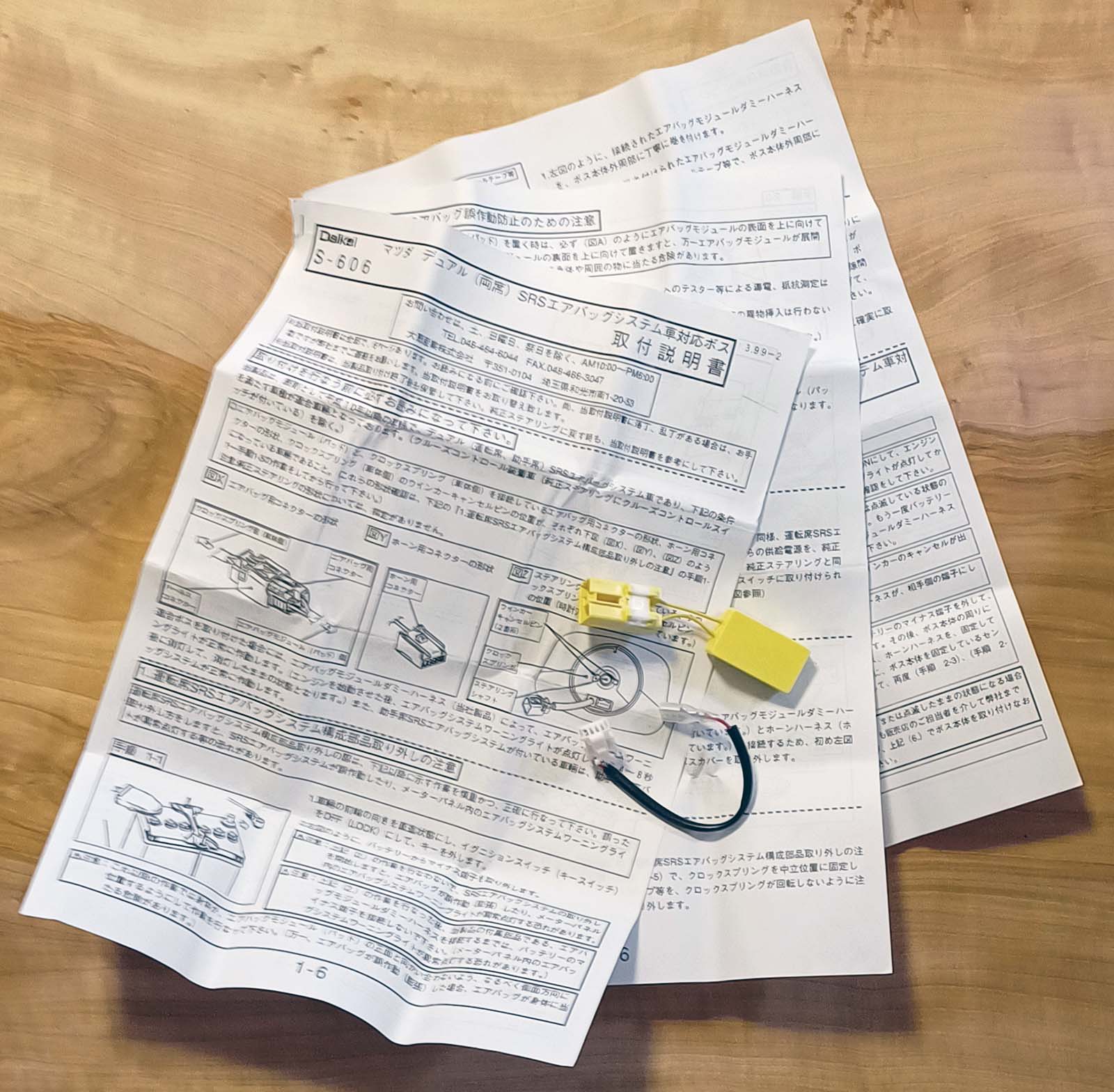

- Инструкция на 6 страницах формата B4, крупный формат, очень полезна благодаря множеству иллюстраций
- Половина инструкции объясняет, как снять заводское рулевое колесо
- Обратите внимание: центральная гайка должна быть снята полностью во избежание травм
→ В целом, изделие производит впечатление «основательного и добротного». Складывается ощущение, что эти изделия изготовлены с большим количеством времени и усилий.

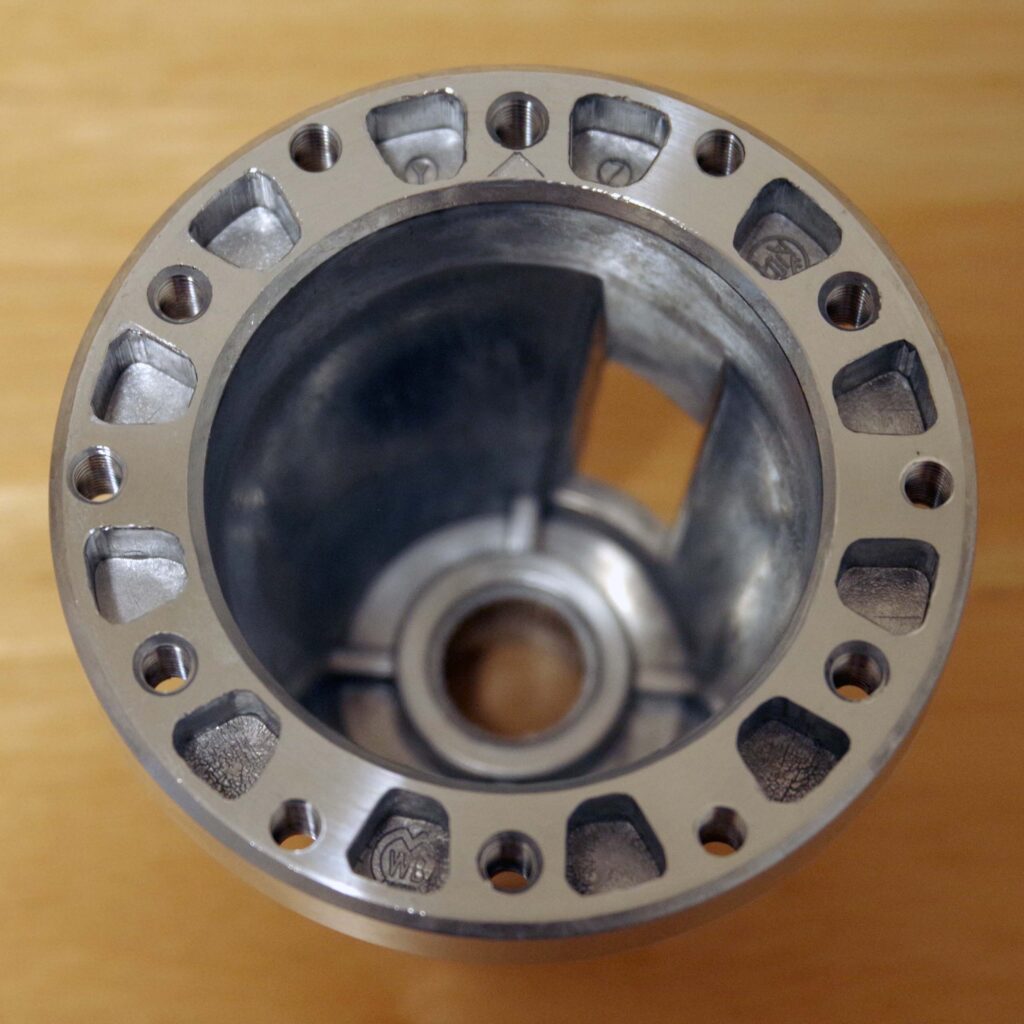

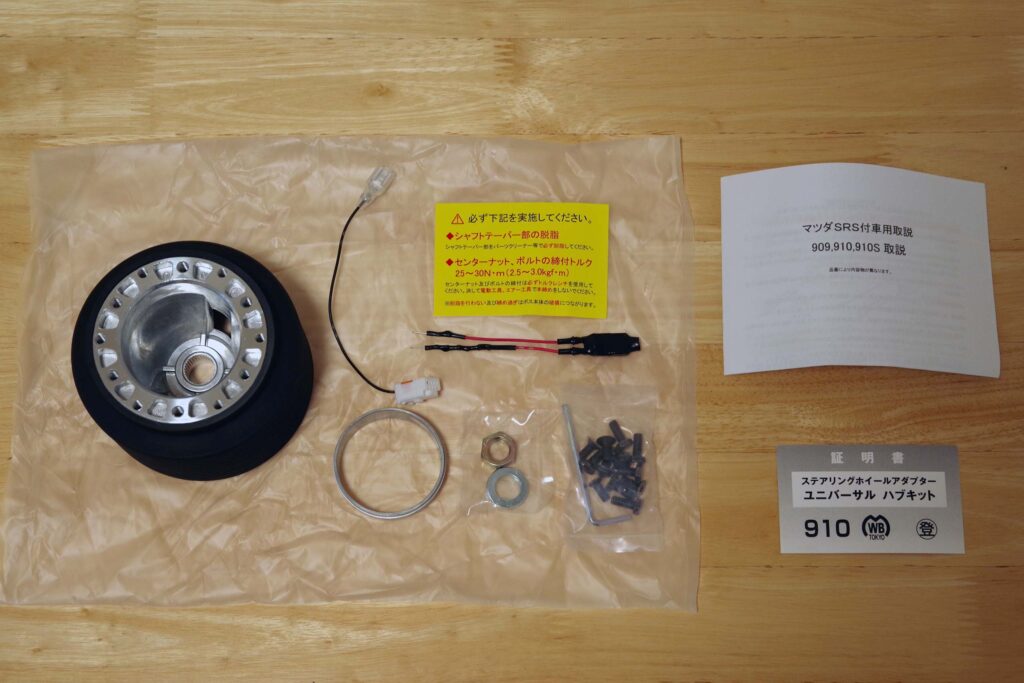

◼ Works Bell 910

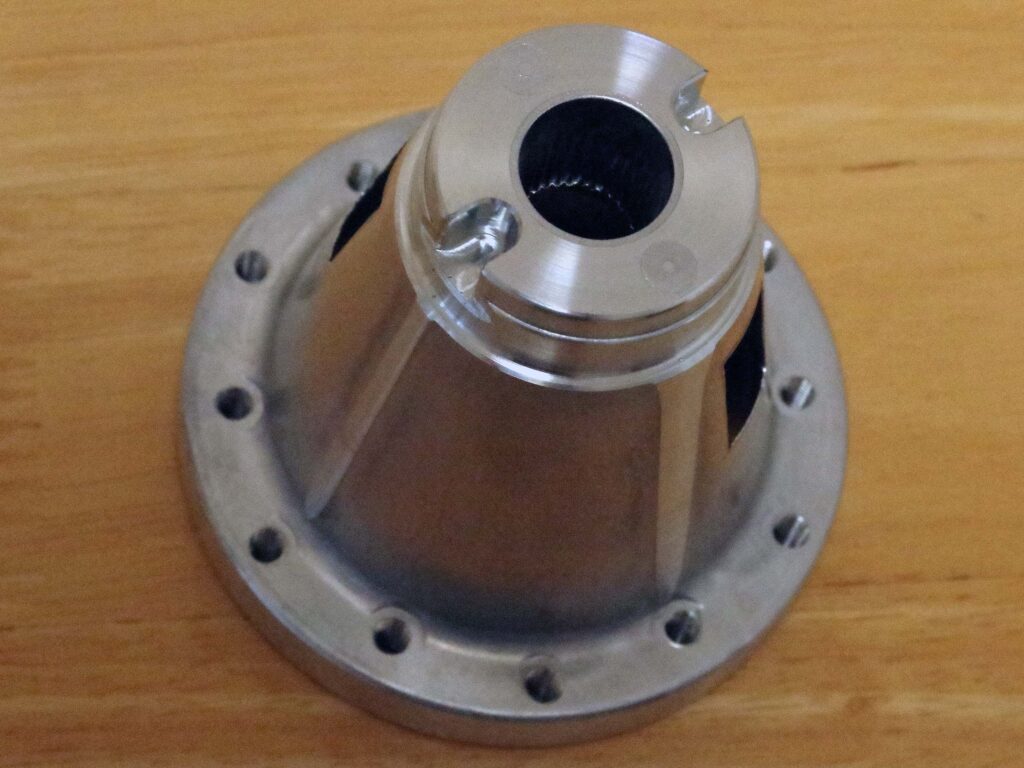

- Высокая точность, сложная форма. Внешний вид также чётко выражен.

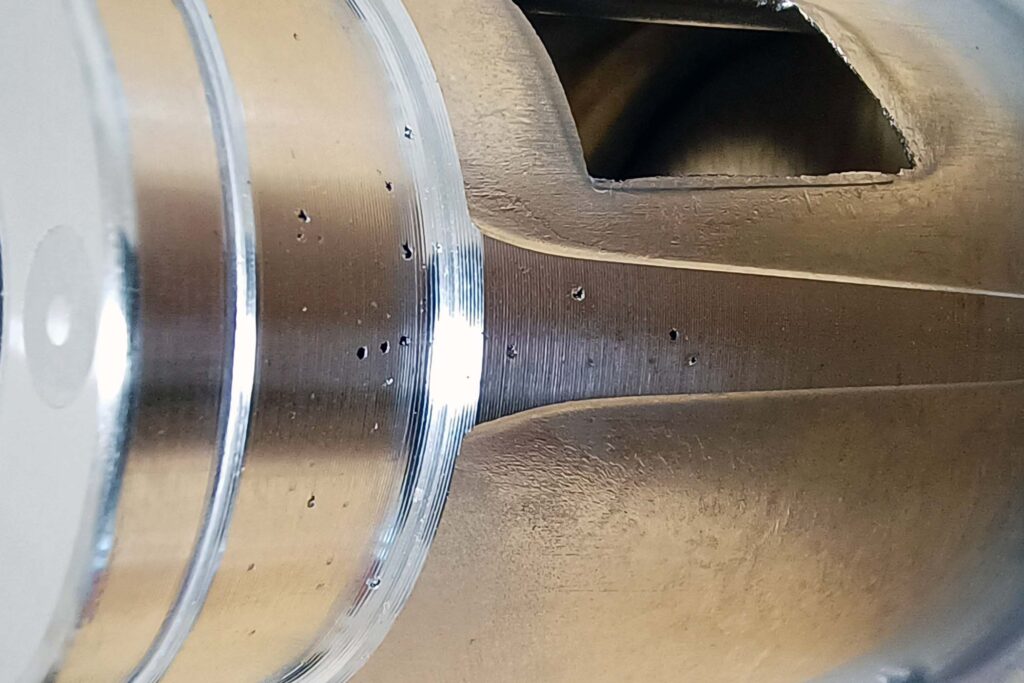

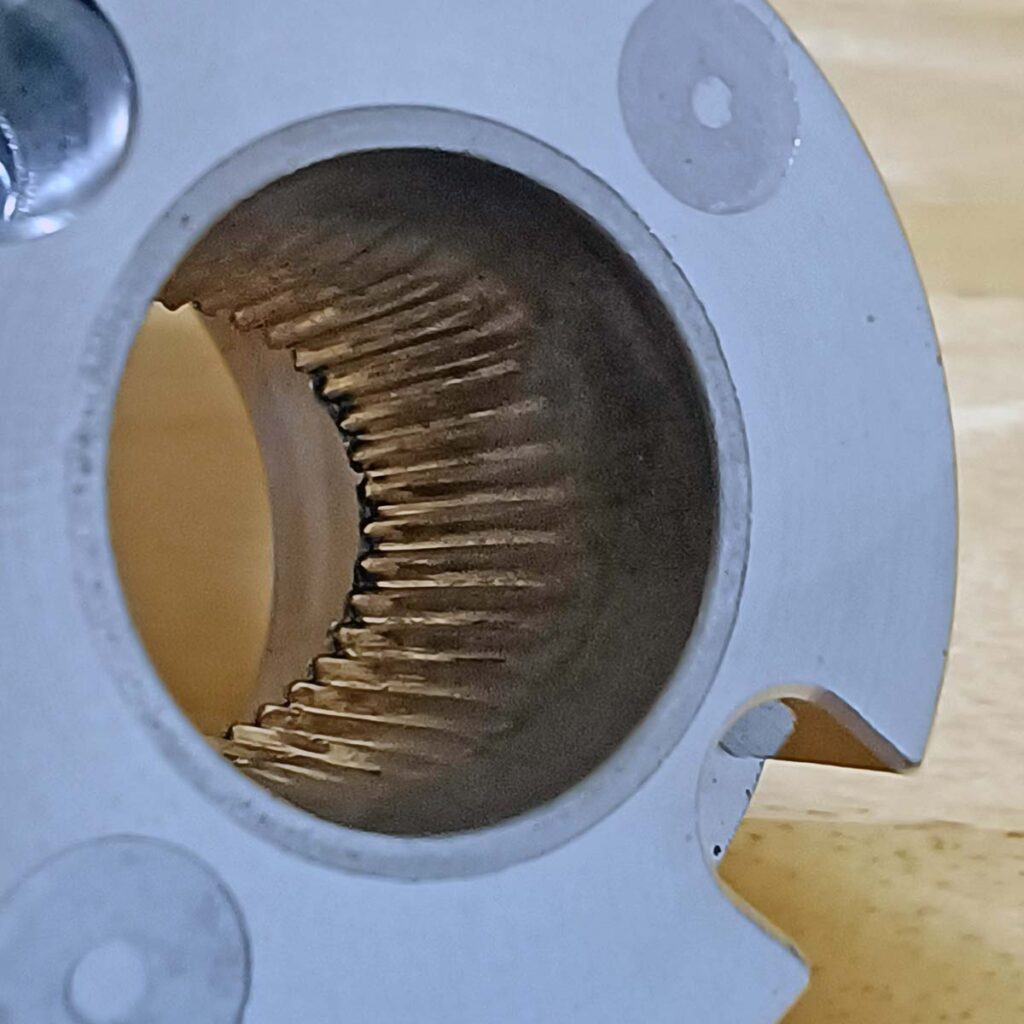

- В зоне механической обработки видны литейные раковины диаметром около 0,5 мм.

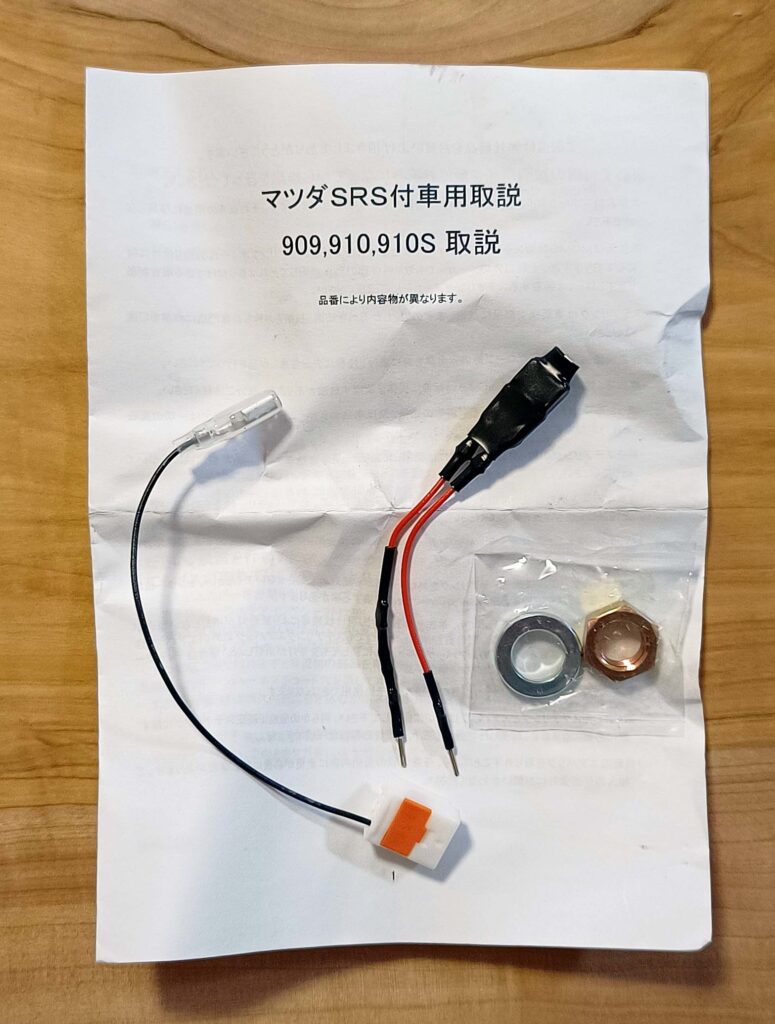

- Жгут подушки безопасности покрыт термоусадочной трубкой, провода тонкие.
- Гофрированный кожух обрезается и подгоняется по месту.
- Крепёжная гайка входит в комплект.

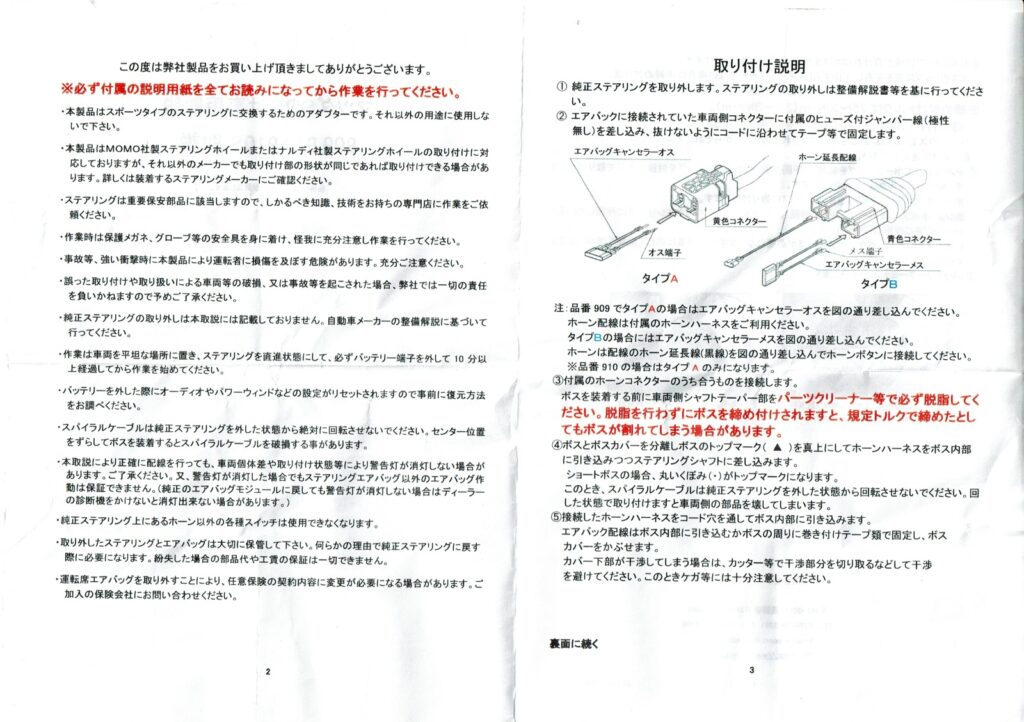

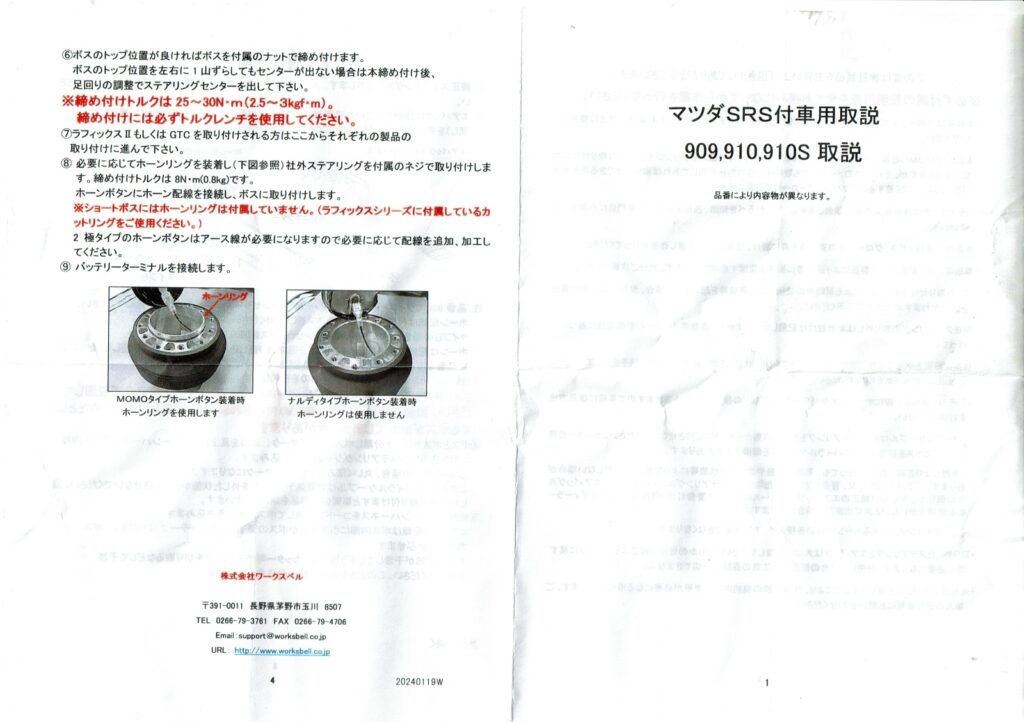

- Инструкция формата A4, двусторонняя печать, две страницы на лист — одна для обложки, другая для примечаний.
- Не предполагалось, что пользователь сможет прочитать её и установить самостоятельно — рекомендовалось обратиться в специализированную мастерскую
→ Выглядит высокоточным, массивным и тяжёлым.

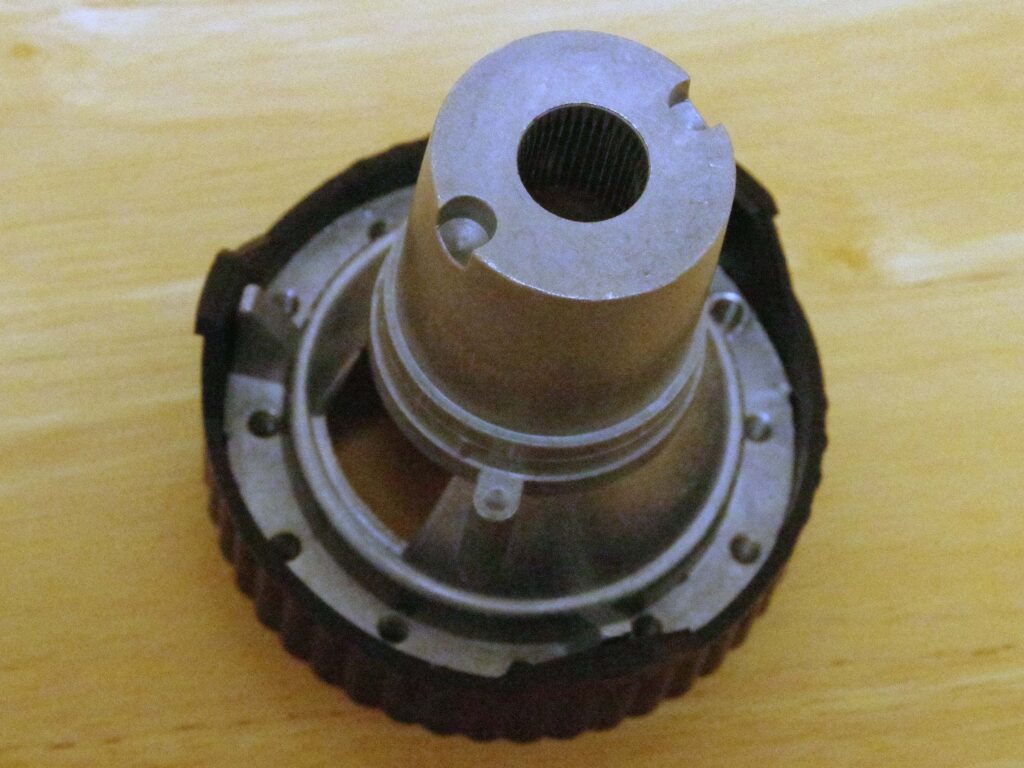

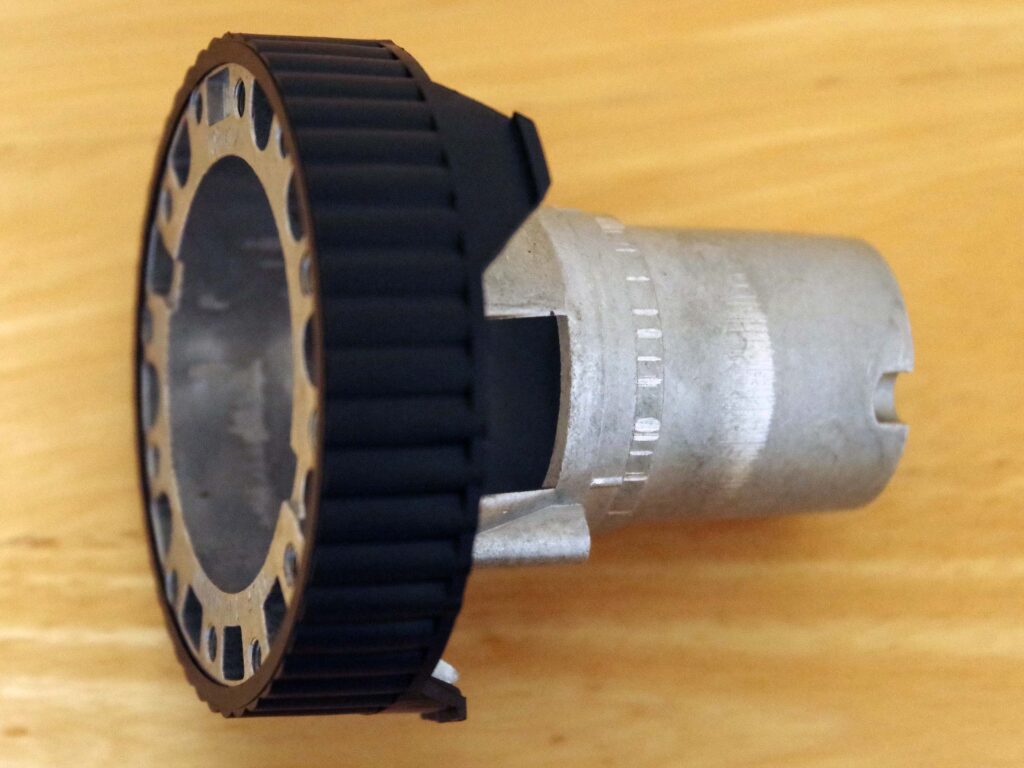

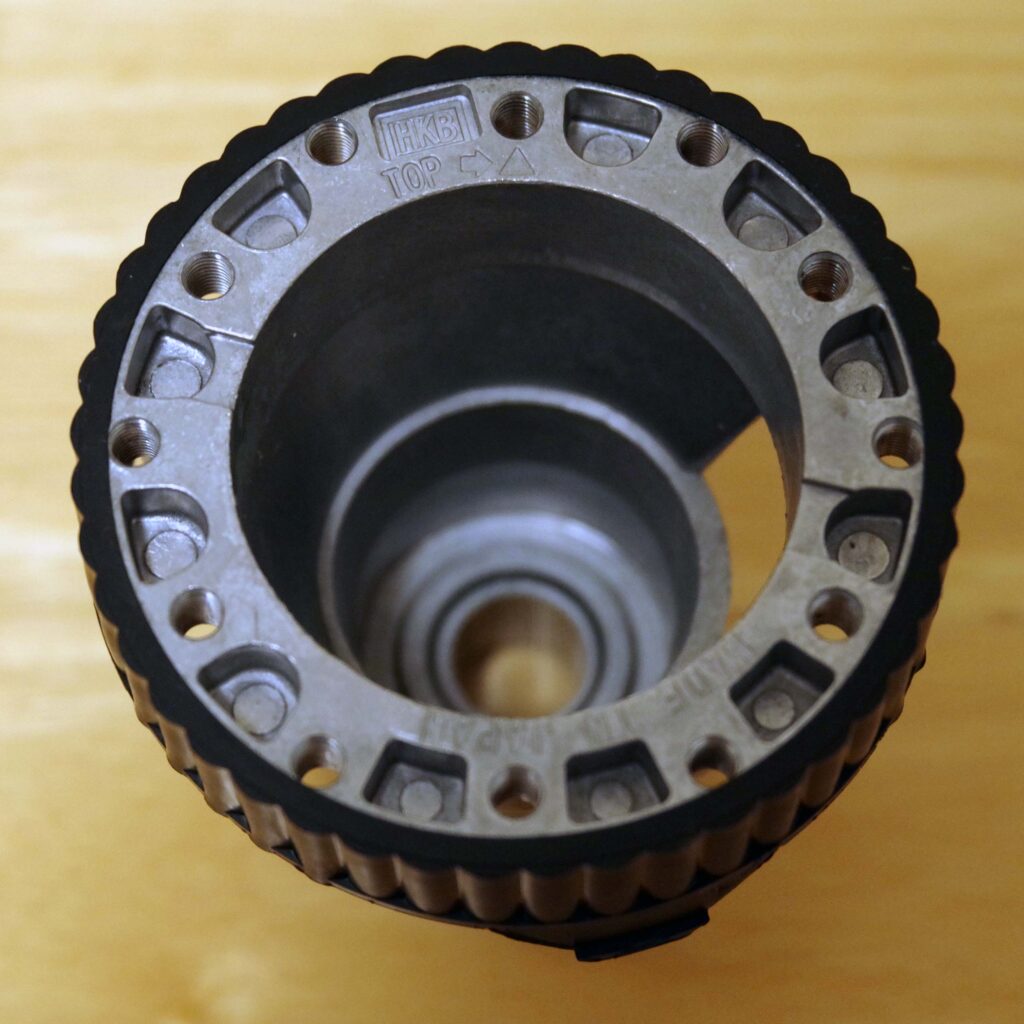

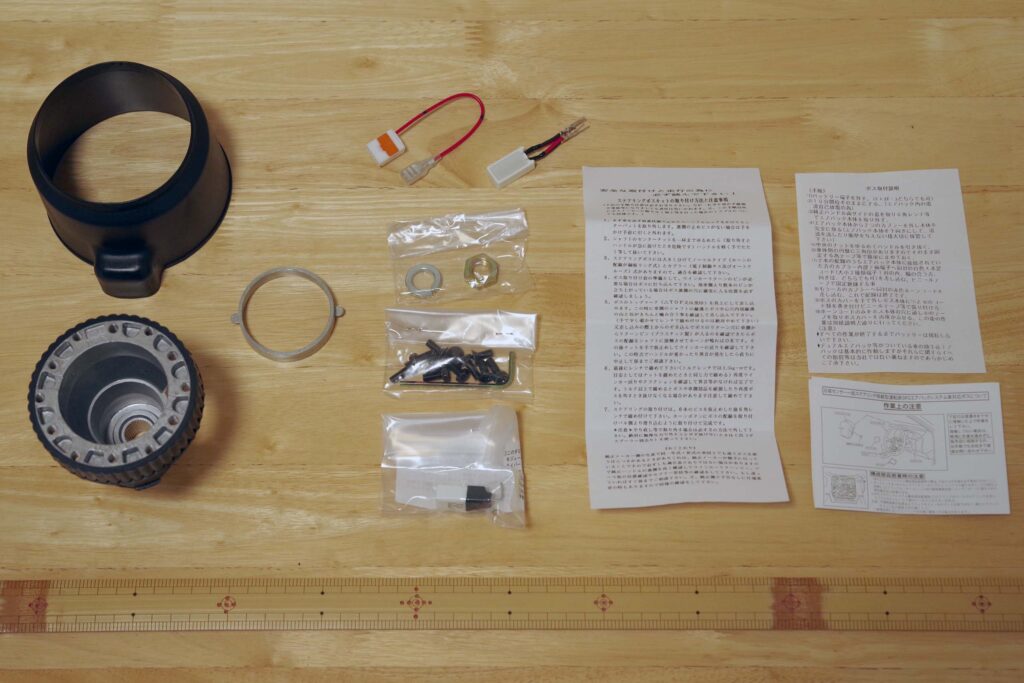

◼ HKB SPORTS OR-230
- Высокая точность, сложные формы
- Много литейных поверхностей, мало обработанных участков
- Жгут подушки безопасности — открытый цементный резистор
- Тщательно изготовленный скользящий кожух-чехол — раздвигается и складывается
- Невращающееся кольцо сигнала
- Крепёжная гайка входит в комплект

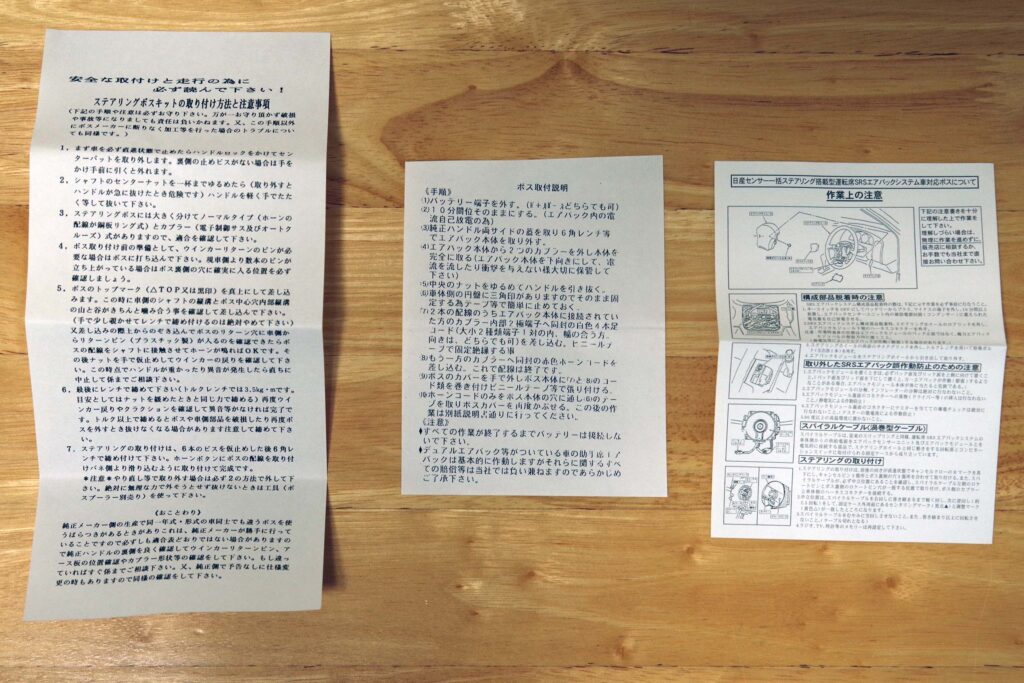

- Инструкция — три маленьких листа, но содержит примечание о необходимости вытягивать центральную гайку, не снимая её полностью
🔧 Разница в моментах затяжки
Момент затяжки центральной гайки, крепящей ступицу к рулевому валу, указан следующим образом.
- Daikei: 4,5–5,0 кгс·м
- Works Bell: 2,5–3 кгс·м
- HKB SPORTS: 3,5 кгс·м
- (Спецификация производителя Roadster: 4,0–5,0 кгс·м)
Эта разница наглядно демонстрирует различие в прочности изделий. Для Works Bell и HKB SPORTS, изготовленных из литого алюминия, указаны пониженные моменты затяжки.
Ступицы Works Bell могут разрушиться даже при указанном моменте затяжки, если конусная поверхность вала не обезжирена; также обязательно использование входящих в комплект гаек и пружинных шайб. О моментах затяжки | Works Bell
Тем не менее, на наш взгляд, использование литого алюминия для крепления сопрягаемых деталей вызывает сомнения. Мы полагаем, что необходимы конструктивные улучшения — например, использование литейного сплава с более высокой пластичностью и вязкостью или комбинирование со стальной втулкой.
🏭 Механическая обработка против литья под давлением: разница в философии, стоящей за изделиями
◼ Daikei
- Конструкция: сталь + механическая обработка + сварная конструкция
- Особенности: не приспособлена для массового производства, но точность, жёсткость и надёжность на порядок выше
- Аксессуары: высококачественные жгуты и заглушки подушек безопасности, подробная и понятная инструкция
- Масса: стальная конструкция обеспечивает умеренный вес
◼ Works Bell
- Конструкция: алюминиевое литьё под давлением + финишная механическая обработка
- Особенности: конструкция, пригодная для массового производства методом литья под давлением. Несмотря на впечатление точности, толстостенная и тяжёлая для обеспечения жёсткости.
- Аксессуары: заглушка подушки безопасности и жгут сигнала тонкие, инструкция минимальна
- Масса: самая короткая, но самая тяжёлая среди алюминиевых изделий
◼ HKB SPORTS
- Конструкция: алюминиевое литьё под давлением, минимум механической обработки
- Особенности: оптимизированная конструкция, лёгкий вес, самая низкая цена
- Аксессуары: заглушка подушки безопасности и проводка простые, инструкция также лаконичная
- Масса: самый лёгкий (примерно вдвое легче Works Bell)
✅ Вывод: Daikei — ради прочности, HKB — ради лёгкости
Прежде всего, заводское рулевое колесо для всех моделей автомобилей изготавливается, как правило, из стали. Автопроизводители целенаправленно выбирают тяжёлую сталь по соображениям «жёсткости, долговечности и безопасности при столкновении». Вероятно, это означает, что существуют требования к безопасности и надёжности, которые не могут быть обеспечены алюминиевым литьём под давлением.
Иногда для послепродажных ступиц из литого алюминия приводится объяснение, что они защищают водителя, намеренно разрушаясь при столкновении, однако это спорный аргумент: действительно ли ступица должна разрушаться при аварии? Ступицы Daikei, по всей видимости, не разрушаются, но при этом соответствуют «Стандартам безопасности дорожных транспортных средств, статья 11 (устройства поглощения удара)».
В современных автомобилях сминаемая конструкция вокруг рулевого вала (сминаемая колонка и механизм наклона) спроектирована так, чтобы осевые нагрузки поглощались на стороне кузова. Иными словами, техническое обоснование утверждения о том, что ступица разрушается для защиты водителя, весьма слабое. Заводское рулевое колесо не ломается так легко. Ступица, интегрированная с сопрягаемой частью рулевого вала, считается компонентом, для которого алюминиевое литьё под давлением не подходит.
Согласно результатам замеров, алюминиевая литая ступица Works Bell оказалась тяжелее стальной Daikei. Это объяснимо, учитывая, что HKB SPORTS недорогая и лёгкая.
🧠 Внешность эпохи Сёва, содержание — подлинное.
Сталь — это «линия жизни» рулевого колеса.
Ступица Daikei выглядит просто и неприметно. Сайт компании словно застыл во времени с 2001 года. Тем не менее содержание продукции настолько высокого качества, что оно не только приемлемо в современную эпоху, но и остаётся стандартом.
Именно поэтому мы выбираем Daikei для самых важных характеристик — надёжности, точности и жёсткости. Мы выбираем Daikei не ради безопасности разрушения, а ради спокойствия от уверенности, что ступица не сломается.
🖥️ К слову: послание из 2001 года — официальный сайт Daikei Sangyo
Кстати, Вас может удивить официальный сайт (http://www.daikei-s.co.jp/), если Вы обратитесь к нему при поиске информации об этой рулевой ступице Daikei.
Кодировка Shift_JIS, статическая структура файлов .htm, фреймовая структура, полная ощущения набранного вручную HTML, надпись «Просматривать с ПК» без поддержки смартфонов…
Это сайт, созданный в IBM Home Page Builder, и он чудесным образом до сих пор работает и обновляется!
Сайт был создан в IBM Home Page Builder, но чудесным образом продолжает обновляться и по сей день.
Содержание важнее внешности, добротное качество вместо излишних уловок.
Внешний вид сайта также передаёт философию: «если что-то не нуждается в изменениях, менять не нужно».
Нет ни яркой рекламы, ни продвижения в социальных сетях. Но те, кто знает, выбирают Daikei.
Пожалуй, в этом и заключается истинный смысл слов «доверие и заслуженная репутация».
